サンプル紹介

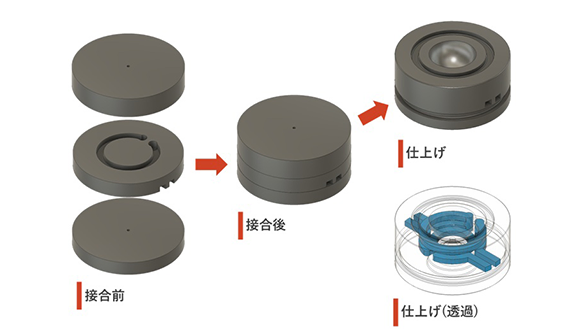

ペットボトル用金型部品（底部）
製品部を効率的に冷却する水路を内部に配置。射出成型時のサイクルタイムを短縮
- 材質
- STAVAX
- サイズ
- Φ60×L30

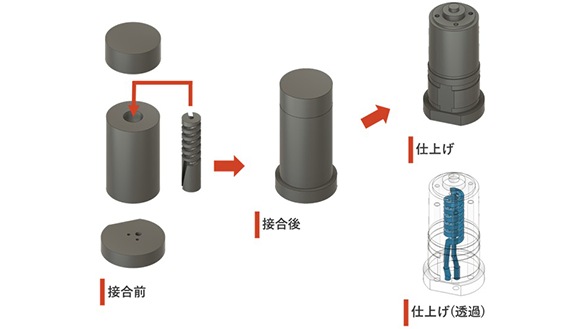

ダイカスト金型用コアピン
円筒部品に、螺旋溝のついた部品を入れて接合。製品の内部にらせん状の水管を配置
- 材質
- SKD61
- サイズ
- Φ40×L80

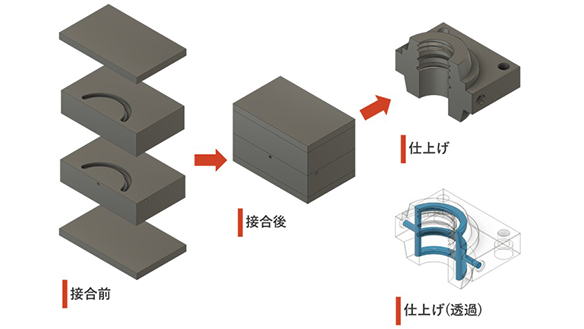

ペットボトル用金型部品（ネジ部）
製品部を効率的に冷却する水路を内部に配置することで、射出成型時のサイクルタイムを短縮
- 材質
- STAVAX
- サイズ
- 64×40×T40

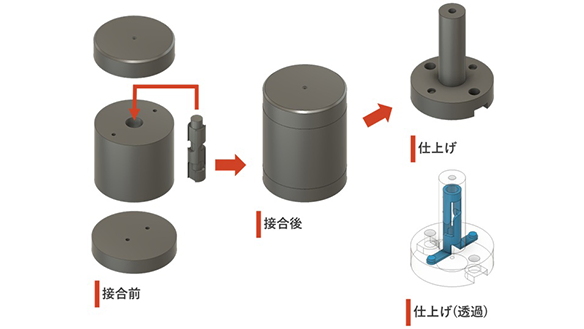

スプルーブシュ
円筒部品にらせん溝の付いた部品を入れて接合。製品の内部にらせん状の水管を配置
- 材質
- SKD11
- サイズ
- Φ40×L50
- （シャンク部Φ13）

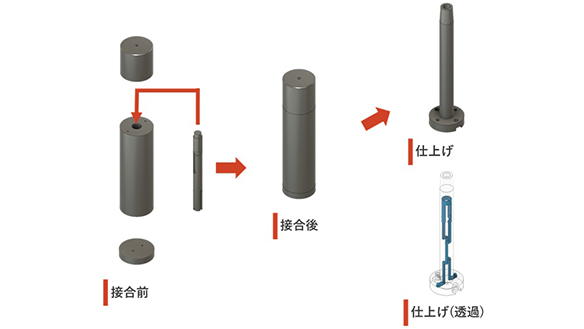

スプルーブシュ（ロング）
円筒部品に螺旋溝のついた部品を入れて接合。製品の内部にらせん状の水管を配置
- 材質
- SKD11
- サイズ
- Φ40×L160
- （シャンク部Φ16）

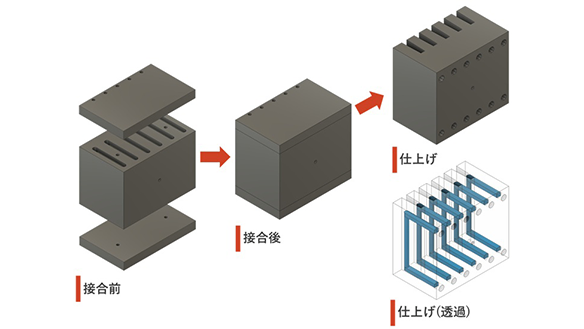

ヒートシンク用コア
フィン形状の製品に、効率的に冷却する水管を配置。射出成形時のサイクルタイムを短縮
- 材質
- SKD61
- サイズ
- 60×65×H80
