金属部品の図面の書き方！基本項目や間違いやすいポイントも紹介

金属部品の図面は、部品の形状や寸法を示すだけでなく、材質や加工方法、公差、表面処理など、製作に必要な情報を正確に伝えるための重要な技術資料です。設計者の意図を正確に加工者へ伝え、品質の安定した部品を製作するうえで欠かせません。

一方で、図面には寸法や記号、仕上げ、幾何公差など多くの情報を記載するため、書き方を誤ると加工時の認識違いや加工ミスにつながるおそれがあります。

今回の記事では、金属部品の図面の基本的な役割をはじめ、図面に記載する情報や書き方の手順、図面上でよく使われる幾何公差記号、間違いやすいポイントなどを解説します。金属部品の図面の書き方を知りたい方は、ぜひ参考にしてみてください。

金属部品の図面は、設計者が意図した内容を加工者へ正確に伝えるための「情報伝達手段」として重要な役割を果たします。

また、図面は製作時に加工指示書として使用するだけでなく、設計内容や加工条件などの情報を記録・管理する目的でも作成されます。品名や図番、材質、寸法、公差、硬度、表面処理、注記などを適切に記載することで、製作する部品の仕様を共有できます。

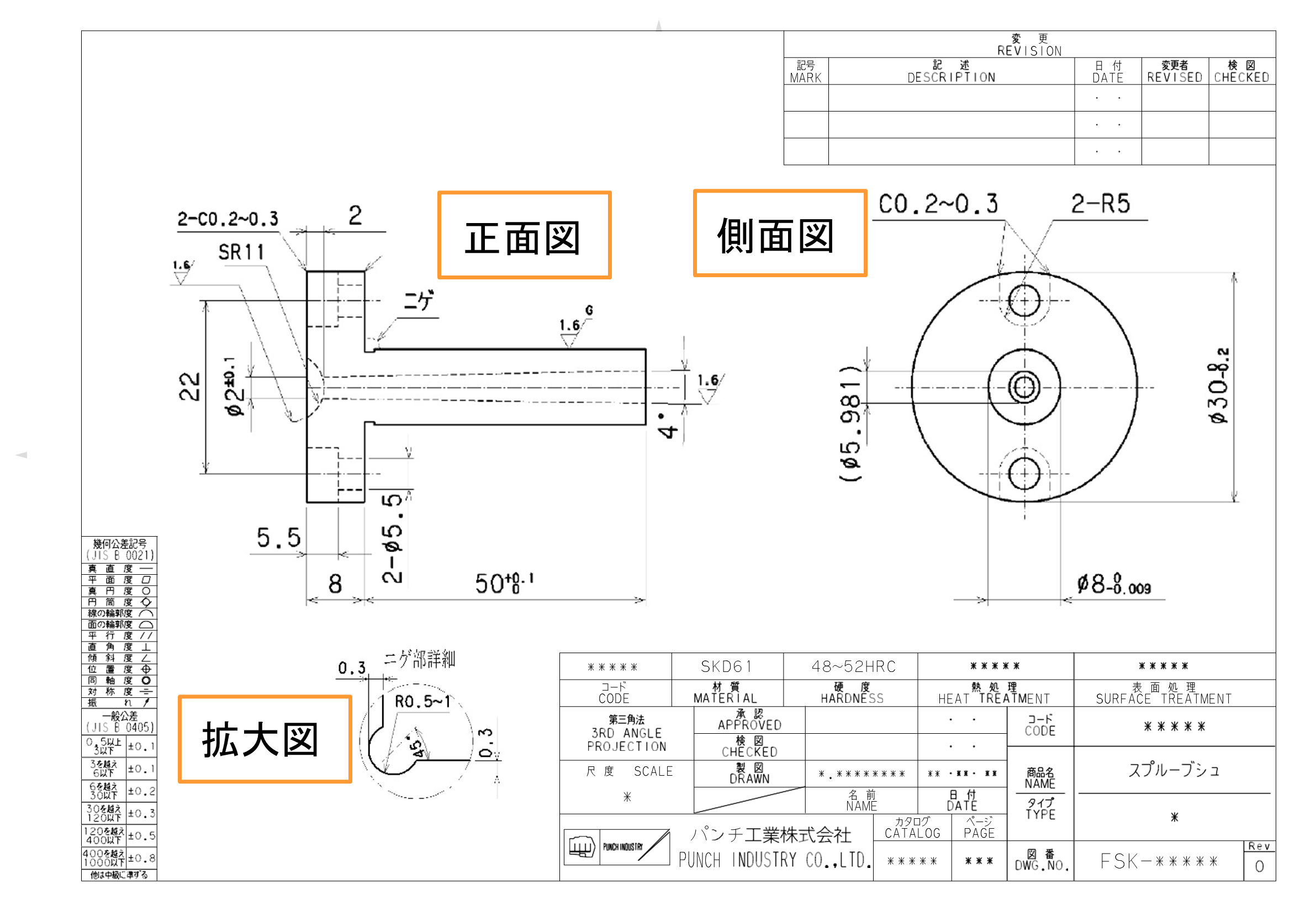

図面の全体像は以下の通りです。次の項目で、詳しい構成要素を紹介していきます。

それでは、金属部品の図面の書き方を解説していきます。

金属部品の図面には、加工・製作に必要となるさまざまな情報を記載します。代表的なものとして、以下が挙げられます。

•品名
•図番
•材質
•投影法（第三角法など）
•寸法
•仕上げ記号
•寸法公差
•幾何公差
•硬度
•表面処理
•注記
•尺度
•変更履歴
•製作数量

金属部品の図面を作成する際は、部品の形状を正確に表したうえで、寸法や公差、加工に必要な条件などを順番に記載していきます。

基本的な流れは以下のとおりです。

①正面図を決める
金属部品の図面を作成する際は、まず正面図を決めます。正面図は、部品の特徴や形状が最もわかりやすく表れる面を選ぶのが基本です。正面図を基準に、必要に応じて側面図や平面図、拡大図などを配置し、部品全体の形状や構造が正確に伝わるように作図します。

②必要な線を使って形状を表す
部品の形状を描く際は、外形線やかくれ線、中心線、寸法線、寸法補助線などを使い分けます。それぞれの線には役割があるため、形状や位置関係が読み取りやすいように記入することが大切です。

③寸法を記入する
形状を表したら、長さや直径など、加工に必要な寸法を記載します。寸法だけでなく、必要に応じて寸法公差も指定します。寸法公差とは、基準寸法に対して許容される寸法のばらつきの範囲を示すものです。

④公差を指定する
部品同士を組み合わせる場合には、必要に応じて穴と軸の関係を示す「はめあい公差」を指定します。また、寸法だけでは表現できない形状や姿勢、位置の精度については、幾何公差で指示します。

⑤仕上げや加工条件を記載する
必要に応じて、表面粗さや硬度、熱処理、表面処理なども記載します。表面粗さは、機械加工によって生じる表面の凹凸の程度を示すもので、所定の記号や数値を使って表します。

⑥注記やその他の情報を加える
最後に、品名や図番、材質、尺度、製作数量、変更履歴、加工上の注意事項などを記載します。図面だけでは伝えにくい条件は、注記として明確に示すことが重要です。

このように、「形状を表す→寸法を入れる→公差を指定する→仕上げや加工条件を記載する」という流れで整理すると情報が伝わりやすい図面を作成できます。 また、図面の作成方法については、会社ごとに仕様が定められている場合もあります。なお、適用する最新のJIS・ISO規格もご参照ください。

以下は代表的な幾何公差記号です。適用規格や図面の発行時期によって、記号の定義や使用可否が異なる場合があります。特に同軸度・同心度・対称度は、適用する最新のJIS・ISO規格および会社ごとの指示を確認してください。

分類	名称	記号	説明
形状公差	真直度		部品や線がどの程度まっすぐであるかを指定
	平面度		平面の凹凸の許容範囲を指定
	真円度		円形形体の真円からのずれの許容範囲を指定
	円筒度		円筒形状の丸さやまっすぐさを指定
	線の輪郭度		理論的に正確な線の輪郭からのずれの許容範囲を指定
	面の輪郭度		理論的に正確な面の輪郭からのずれの許容範囲を指定
姿勢公差	平行度		データムに対する平行方向のずれの許容範囲を指定
	直角度		データムに対する直角方向のずれの許容範囲を指定
	傾斜度		データムに対して指定角度をなす形体のずれの許容範囲を指定
位置公差	位置度		データムに対して、指定した理論的に正確な位置からのずれの許容範囲を指定
	同軸度		基準軸に対する対象軸のずれの許容範囲を指定
	同心度		基準中心に対する対象中心のずれの許容範囲を指定
	対称度		データム中心平面に対する対象中心平面のずれの許容範囲を指定
振れ公差	円周振れ		データム軸を中心に回転させたときの各円周上の振れを指定
	全振れ		データム軸を中心に回転させた際の表面全体の振れを指定

金属部品の図面では、寸法や形状を正しく記載していても、表現の仕方によって加工者が判断に迷うことがあります。特に、以下のような点には注意が必要です。

①つなぎ形状が分かりにくい
段差が小さい段付き形状では、ストレートなのかテーパなのかが図面上で判別しにくくなることがあります。形状の境界やつながり方が曖昧にならないよう、必要な寸法や指示を明確に記載することが大切です

②注記が不足している
図面だけでは判断しにくい加工条件や仕上げ方法については、注記で明確に補足することが重要です。特に角部の処理などは、指示が曖昧だと加工者との認識違いにつながるおそれがあります。必要な条件は加工者任せにせず、図面上に具体的に記載しておきましょう。

③寸法を重複して記載する
同じ箇所に関連する寸法を重複して記載すると、どの寸法を優先すべきか分かりにくくなる場合があります。特に重要寸法が読み取りにくくならないよう、重複を避けて必要な寸法のみを整理して配置することが重要です。

④寸法変更を一部にしか反映していない
拡大図や詳細図を追加している場合、メインの図面だけ寸法を変更し、関連する図に変更が反映されていないケースもあります。変更時は、図面全体を確認し、変更履歴に更新漏れがないかチェックしましょう。

⑤寸法線や寸法値が重なっている
寸法線や寸法補助線、寸法値が重なると、数値が読み取りにくくなり、加工ミスにつながるおそれがあります。寸法や記号の周囲に余白を確保し、誰が見ても読み取りやすいように配置することが大切です。

図面は、正確さだけでなく読みやすさ・分かりやすさも重要です。作成後は、加工者の立場から見て誤解が生じる表現がないか確認するとよいでしょう。

金属部品の図面は、形状や寸法だけでなく、材質や公差、表面処理など、加工に必要な情報を正確に伝えるための重要な資料です。作成後は、寸法の重複や記載漏れ、読み取りにくい箇所がないかを確認しましょう。
