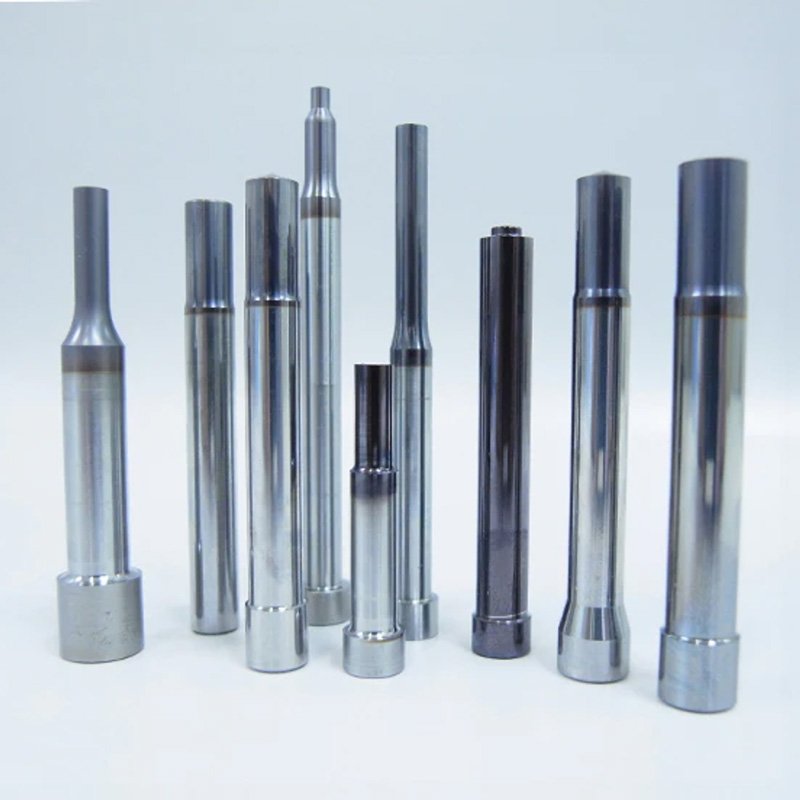

金型コーティングの種類別の特徴・用途などを解説

金型や金型部品を使用する中で、「寿命が短い」「焼き付きによるメンテナンスが頻繁に必要」といった課題を感じている方も多いのではないでしょうか。

そうした課題を解決する手段の一つが「金型コーティング」です。本記事では、金型コーティングの基本から種類別の特徴や用途などを解説します。

金型コーティングについて知りたい方はぜひご覧ください。

金型・金型部品は、使用環境や加工条件によってさまざまなダメージを受けます。代表的なものとして、摩耗や腐食による劣化、そして焼き付き（凝着）が挙げられます。

摩耗は、加工材との繰り返しの接触によって徐々に進行し、寸法精度の低下や製品不良の原因となります。また、焼き付きは金属同士が強く擦れることで発生し、部品同士が固着する現象です。その場合、部品を磨くなどのメンテナンスが必要となり、作業工数の増加や生産停止につながります。

そうした課題に対し、金型の寿命を延ばすための有効な手段の一つが「コーティング」です。

金型や金型部品の表面に薄い膜を形成し、耐摩耗性や耐熱性、離型性などの機能を付与する技術です。

母材そのものを変えるのではなく、表面特性を向上させることで、性能を大きく改善できる点が特徴です。

金型コーティングには、以下のような効果・メリットがあります。

金型コーティングには、さまざまな工法があり、それぞれ特性や適した用途が異なります。

金属を蒸発させて真空中で金型表面に薄膜を形成する処理方法です。比較的低温（400～500℃）で処理できるため、母材への影響が少なく、寸法精度を維持しやすい点が特徴です。

また、膜厚が数μm程度と薄いため、精密な金型部品にも適用しやすく、耐摩耗性・低摩擦性・耐熱性などをバランスよく向上させることができます。

TiCNは、PVDコーティングの中でも特に耐摩耗性に優れた被膜です。硬度が高く、摩擦係数も比較的低いため、金型部品の摩耗を抑制し、長寿命化に寄与します。

特に、プレス加工や打抜き加工などの高負荷な環境に適しており、繰り返しの衝撃や摩擦が発生する用途で効果を発揮します。

非常に低い摩擦係数（約0.1）が最大の特徴で、滑り性や非凝着性に優れています。そのため、焼き付き（凝着）を防止したい用途に最適です。

特に、アルミや銅などの軟質材や、潤滑が不十分なドライ環境での加工において高い効果を発揮します。また、離型性にも優れているため、製品のキズや不良を防ぎ、品質の安定化にもつながります。

高温環境で化学反応を利用して膜を形成する方法で、PVDよりも厚く密着性の高い膜が得られます。そのため、耐摩耗性や耐熱性に優れ、高温・高負荷条件下での加工に適しています。

さらに、膜厚があるため長時間の連続加工や過酷な条件下でも安定した性能を維持しやすく、重切削や高温成形などで高い効果を発揮します。

一方で処理温度が1,000℃程度と高いため、母材の影響を考慮した選定が必要です。熱処理状態の変化や変形リスクもあるため、材質や用途に応じた事前検討が重要となります。

窒化処理

めっき

各工法の特徴・用途比較

金型コーティングのご相談は「パンチ工業」へ

金型コーティングの効果を最大限に引き出すためには、用途や加工条件に応じた適切な選定が不可欠です。

パンチ工業では、自社でコーティング設備を保有しているだけでなく、約600社の協力工場ネットワークを活用することで、多様なニーズに対応しています。さらに、過去の事例データをもとに最適なコーティングを選定する特許技術も活用しており、条件に応じた最適な提案が可能です。

コーティング選定においては、母材の材質、加工時の荷重、加工スピード（サイクル）、加工油の有無など、複数の要素を総合的に考慮する必要があります。それらを踏まえた最適な提案ができる点が、パンチ工業の強みです。

• パンチ工業の製品・サービスの詳細はこちら

• コーティングに関する資料はこちら

まとめ

金型コーティングは、摩耗や焼き付きといった課題を解決し、金型部品の寿命延長やメンテナンス削減に大きく寄与する技術です。

PVDやCVD、窒化処理、めっきなど、それぞれの特性を理解し、用途に応じて適切に使い分けることが重要です。特に加工条件が厳しくなる現代においては、コーティングの選定が生産性やコストに大きな影響を与えます。

最適なコーティングを選ぶことで、金型の性能を最大限に引き出し、安定した生産体制の構築につなげることができるでしょう。
